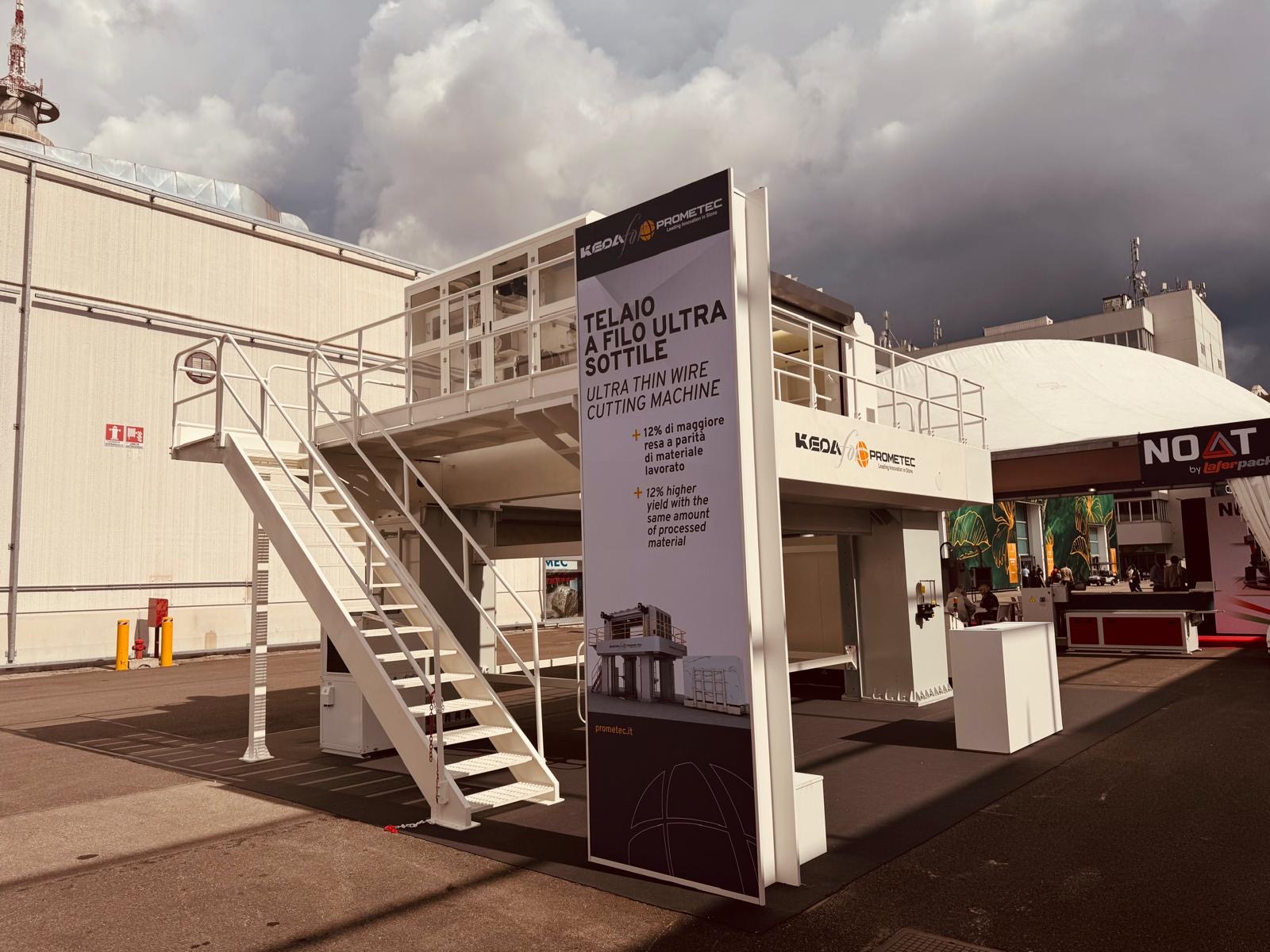

Telaio a Filo Ultra sottile
Telaio a filo ultra sottile
Scopo della macchina
Taglio di blocchi di marmo in lastre di spessore variabile. La macchina adotta il sistema di sollevamento del blocco per consentire una grande rigidezza e stabilità degli organi rotazione
12% di maggiore resa a parità di materiale lavorato
Questa sinergia ha l’obiettivo di introdurre sul mercato una tecnologia rivoluzionaria che offre numerosi vantaggi:
- Riduzione degli scarti: il sistema a micro filo diamantato riduce i fanghi di lavorazione di 4-5 volte rispetto ai telai tradizionali.
- Efficienza energetica: diminuisce il consumo di energia per metro quadrato prodotto.
- Aumento della resa: migliora del 12% la resa dei blocchi di pietra, ottimizzando l’utilizzo delle cave.
- Sostenibilità: grazie alla riduzione degli sprechi e al minor impatto ambientale, questa tecnologia può essere definita una vera “tecnologia green”
-
Struttura della macchina
La macchina adotta la tecnologia di taglio con sollevamento del blocco ed è costituita da una robusta struttura in carpenteria metallica di sostegno e sollevamento del carrello portablocco scorrevole verticalmente su quattro guide in acciaio inossidabile alloggiate in quattro colonne in pesante carpenteria metallica sopra le quali viene posizionata la struttura di contenimento, tensionamento e movimentazione del filo diamantato.
Una spaziosa zona di controllo e lavoro, sempre posizionata sopra le quattro colonne, permette una semplice e sicura operatività da parte del personale incaricato.
-
Struttura di sollevamento del blocco
Struttura ad alta resistenza: affidabile e stabile. Dotata di due motori brushless da 5,5 kw cadauno sincronizzati in asse elettrico per permettere un elevato controllo del movimento di sollevamento. Il gruppo di riduzione/rinvio del movimento alle quattro viti è assicurato da due gruppi di riduzione e quattro rinvii angolari sovradimensionati sia in relazione alla coppia da trasmettere che al peso da sostenere.
-
Gruppo di movimentazione filo diamantato
Dotato di 4 rulli di guida del filo in alluminio, ricoperti di uno speciale polimero, successivamente tornito per ricavare le gole di scorrimento, e sottoposti a bilanciamento dinamico di alto livello per evitare ogni tipo di vibrazione anche ad elevatissime velocità di rotazione.
Ogni rullo è azionato da un motore brushless di elevata potenza per permettere elevatissime accelerazioni e quindi il raggiungimento di velocita di taglio molto elevate in brevissimo tempo.
-
Stoccaggio e tensionamento del filo
L’unità di stoccaggio ed avvolgimento del filo è azionata e controllata da un motore brushless così come il sistema di avvolgimento per conferire al filo in lavoro il giusto tensionamento.
Un sistema di movimentazione del volano di avvolgimento con vite a ricircolo di sfere e motore brushless permette una perfetta distribuzione del filo sul rullo di avvolgimento.
Il dispositivo di rilevamento e regolazione dell’alimentazione del filo può correggere il problema di alimentazione del filo errata.
-
Sistema di lubrificazione
Un Sistema di lubrificazione a ricircolo di olio equipaggiato con sistema di raffreddamento consente di avere parametri di lavoro sempre ottimali ed una lunga vita dei cuscinetti di rotazione dei rulli di trazione ed avvolgimento filo. Un sensore di temperatura monitora costantemente il funzionamento del sistema.
-
Sistema di sicurezza per controllo rottura filo
La macchina è equipaggiata con un sistema di rilevamento rottura filo diamantato e conseguente funzione di arresto automatico
-
Sistema di sicurezza
La macchina è dotata di tutti i sistemi di sicurezza al fine di rispondere alle richieste della direttiva macchine (CE). In particolare:
- Piattaforma con passamano di sicurezza per un facile e sicuro accesso alla zona di taglio e di manutenzione.
- Protezioni meccaniche di delimitazione delle zone di lavoro.
- Tende elettrice di chiusura con bloccaggio di sicurezza durante il lavoro.
- Componentistica elettrica/elettronica certificata.
-
Filo diamantato
Diametro del filo 0,6 mm. Lunghezza massima del filo 30.000,00 metri
-
Pannello di controllo e quadro elettrico di alimentazione
Il Quadro elettrico è situato in zona protetta e sicura lontana dalla polvere e dall’acqua. Il programma di gestione della macchina consente il controllo di tutti i principali parametri di taglio e la memorizzazione di una vasta gamma di informazioni sia a fini statistici che operativi.
Varie funzioni di gestione automatica del taglio permettono un utilizzo della stessa in modo semplice e sicuro ed una messaggistica completa degli allarmi permette una identificazione rapida delle eventuali problematiche .
La macchina è prevista per la connessione con sistemi di gestione aziendale (ERP) e quindi aperta all’architettura 4.0 L’interfaccia operatore (HMI) è garantita da un pannello touch screen di grandi dimensioni.
La macchina è inoltre dotata di un pannello mobile per la gestione delle funzioni in manuale in posizioni ottimali per la verifica delle stesse.
Dati tecnici
| Telaio a Filo Ultra sottile | |||
|---|---|---|---|
| Dimension: | mm | 2000 | 2300 |
| Block sizes: | mm | 8.500x4.800x6.000 | 3.500x2.300x2.200 |
| Slim wire diameter: | mm | 0,6 | 0,6 |
| Slab thickness: | mm | 20-50 | 20-50 |
| Block lifting speed: | m/h | 0-8 | 0-8 |
| Max. wire length storage: | m | 30.000 | 30.000 |
| Way of cutting: | Block lifting | Block lifting | |
| Block entrance: | Longitudinal | Longitudinal | |
| Water: | L/min | 800 | 900 |
| Weight: | T | 30 | 31 |
| Installed power: | kw | 290 | 309 |
